Насос БЦП, БЦП М бытовой для скважины |
|

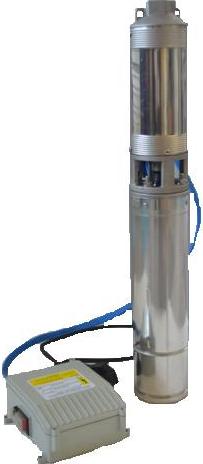

Насосы для скважин БЦП М
Перекачивают воду из скважин и открытых водоемов
Разновидности:
насос БЦП 0,63 (М)
подача номинальная 2,26 м³/час | напор номинальный 12 м ... 80 м
электропривод 0,5 кВт ... 2,5 кВт | масса 15 кг ... 50 кг.
насос БЦП 0,4 (М)
подача номинальная 1,4 м³/час | напор номинальный 12 м ... 120 м
электропривод 0,4 кВт ... 2,6 кВт | масса 15 кг ... 55 кг.
Производитель "Ливнынасос" ОАО
Условное обозначение насоса:
на примере БЦП 0,63-40 (М) где
· БЦП: Бытовой Центробежный Погружной;
· 0,63: подача номинальная, л/с;
· 40: напор номинальный, м;
· (М): новая модификация насоса.
Насосы для скважин БЦП - бытовые электронасосы для перекачивания питьевой воды из скважин с диаметром обсадной трубы не менее 100 мм и воды из открытых водоемов со следующими показателями: pH в диапазоне от 6,95 до 9,5, температурой не более 38°C (308K), с концентрацией примесей в воде не выше 0,1%, с общей минерализацией до 1500 г/м³, с содержанием хлоридов не более 1,5 г/м³.
Используются насосы для целей водоснабжения коттеджей, домов с большими расходами питьевой и пресной воды для бытовых и хозяйственных нужд.
По своей конструкции насосы БЦП многоступенчатые вертикальные. Привод обеспечивают герметизированные асинхронные электродвигатели специального исполнения.
Конструктивное устройство насосов БЦП
Электронасос БЦП состоит из многоступенчатого насоса и приводного двигателя, связанных между собой при помощи фонаря с защитным фильтром.
Электродвигатели герметизированные, внутренняя полость двигателя заполнена водоглицериной смесью в случае насоса БЦП или экологически чистым маслом в случае насоса БЦП-М. Герметизация внутренней полости производится манжетой.
Ротор и статор привода размещены в трубе. Статор заполнен эпоксидным компаундом для обеспечения условий электробезопасности и охлаждения и комплектуется тепловым предохранителем. Предохранитель защищает электродвигатель от чрезмерного перегрева, возникающего в аварийной ситуации.
Электропитание насосов - однофазная сеть переменного тока с напряжением 220±22В и частота тока в 50 Гц.
Насосы БЦП, БЦП(М) многоступенчатые. Ступень насоса имеет вид обоймы, в которой размещены рабочие детали (рабочее колесо, отвод).
В шнур питания электронасоса встроено ПЗУ (пусковое защитное устройство).
Длина электрошнура равна высоте номинального напора насоса.
Материалы проточной части насоса:
· направляющий аппарат, рабочее колесо выполнены из поликарбоната;
· втулка, муфта, вал и другие корпусные детали выполнены из нержавеющей стали;
· армирование рабочего колеса насоса производится нержавеющей сталью.
Погружные насосы БЦП комплектуются обратным клапаном.
Особенности насосов БЦП М
· электропривод насоса герметичный (Franklin Electric) с экологически чистым маслом;
· герметизацию электродвигателя осуществляет торцовое уплотнение;
· в двигателе используются подшипники качения;
· рабочие колеса плавающие, что дает возможность для перекачивания воды с увеличенным содержанием песка;
· соединение привода и насоса муфтовое, позволяет заменять детали насоса в домашних условиях;
· меньший вес при тех же габаритах, а также улучшенный дизайн.
|
|
|
 |
|
